Civil 3D 2010 AEC整合與3D視景增強

Civil 3D 2010版在這一次的新增功能當中，有一項功能一定會讓土木工程的朋友相當興奮，那就是在這個版本當中，可以插入Rrvit所建立的建築模型。此外，在3D的檢視功能上也有增強的部分。本篇文章，介紹Civil 3D 2010插入Revit的建築物，並讓讀者搶先看到新的3D展示功能。


3D範例檔案
在本文當中，使用者將看到的是範例檔案的基地資料。在這一個範例的DWG圖檔中，是一個已經將土建工程完成的DWG檔案，使用者可以看到Civil 3D完成的整地與現地規劃成果。


插入建築物
在Ribbon的選單列中，使用者可以選擇Insert的頁簽，然後由Import的選單中選擇"Import Building Site"選項。系統會自動開啟"Import Building Site"對話方塊。

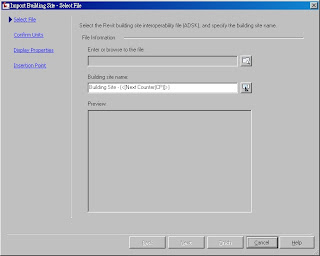

使用者透過"Import Building Site"對話方塊中"Enter or Browse to the file"找到*.adsk的Autodesk Exchange file。筆者也是第一次接觸到這樣的檔案格式，不過，有機會我們會分享這種檔案類型的製作。


開啟建築物的檔案後，系統會在"Import Building Site"對話方塊中顯示建築物的外範圍。使用者可以直接按下"Next"選項。開啟單位設定的"Confirm Units"對話方塊。

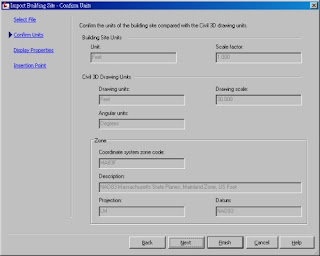

在"Confirm Units"對話方塊中，主要是設定插入物件的單位與座標系統資料。由於範例資料已經做過座標系統設定後才輸出，因此可以直接按下下一步"Next"選項。

其實這就是工程GIS化的重要性，因為有座標系統的設定，因此，圖檔在交流時，就可以輕易的套疊與呈現。

接著是顯示樣式"Display Properties"對話方塊。


最後，就會到插入點設定的對話方塊，使用者一樣可利用預設值來插入。


3D資料的展示

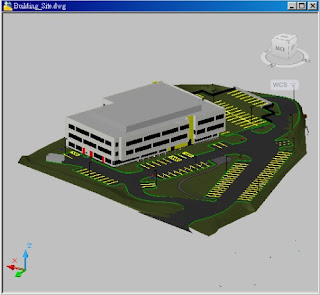

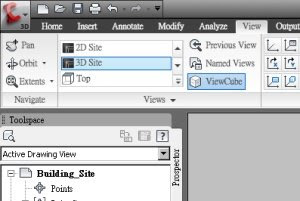

3D資料在展示上，可以直接於Ribbon選單中選擇"View"選單，然後由Views中點選"3D Site"，這時候系統就會展示3D的資料了。


3D Viewer的加強

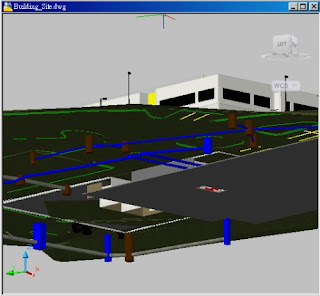

在Civil 3D 2010版中，讓筆者感到更興奮的是這一個3D Site 檢視的效果，相較以往不熟悉CAD操作的使用者而言，可以很快的看到3成果。甚至，在整個物體當中的地面下資料，都可以快速檢閱。比起以前用Object Viewer來看資料，真的方便許多。
