AutoCAD Civil 3D 標示設定(2)

標示設定接續上一篇文章介紹到標示的元件以後，包含：文字、線、圖塊、記號、參考文字等物件的參數內容。本篇介紹是要跟讀者者分享文字元件的設定。在一般Civil 3D當中，使用者如果要依據業主的需求創見，標示的文字內容，就必須瞭解文字元件的內容參數。

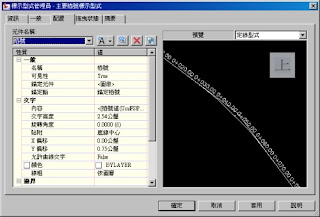

上圖是基本預設的樁號文字元件所呈現出來的成果。假設，讀者希望將成果轉換成台灣常用的里程表示方式0K+000.00的標示，定且垂直於定線物件，可以透過以下的範例，來進行設定。

文字元件的內容
開啟型式管理員後，可以點選展開文字的內容，定且透過點選開啟"文字元件編輯器-內容"。



在"文字元件編輯器-內容"中，針對文字的性質包含很多既有的參數可以使用。包括：
樁號值（顯示定線里程的資訊）
原始樁號（顯示樁號的編號）
北距（顯示該里程位置的Y座標值）
東距（顯示該里程位置的X座標值）
設計速度（顯示定線的設計速度）
瞬時方向（顯示定線的瞬時方向，一般在整條定線的標示時使用）
互垂方向（顯示定線的互垂方向，一般在整條定線的標示時使用）
定線名稱（顯示定線的名稱，一般在整條定線的標示時使用）
定線描述（顯示定線的描述，一般在整條定線的標示時使用）
定線長度（顯示定線的總長度，一般在整條定線的標示時使用）
定線起點樁號（顯示定線的起始點樁號，一般在整條定線的標示時使用）
定線終點樁號（顯示定線的的終點樁號，一般在整條定線的標示時使用）

一般情況下，在設定樁號顯示的時候，要特別注意的地方是"樁號字元"。因為，Civil 3D本身就考慮到工程標示的可讀性，因此，也就在基本的顯示上會以0+000.00來展示資料。

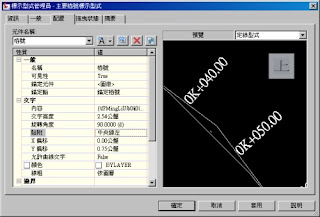

而使用者如果要將樁號標示顯示成為0K+000.00，就可以在輸出的地方，選擇先顯示樁號字元的左側，然後再顯示樁號字元的右側。


然後在兩者中間直接輸入"K+"作為分隔。

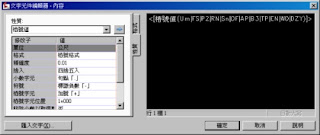

在輸入的參數上的內容中是以參數的方式來控制顯示的標示，例如：
<[樁號值(Um|FS|P2|RN|AP|Sn|TP|B3|EN|W0|OLB)]>中的參數表示如下：
Um表示單位為公尺
FS表示格式是標準
P2表示精度小數點以下兩位
RN表示四捨五入
AP表示小數點字元是點
Sn表示符號標示負數用[-]
TP表示樁號字元是[+]
B3表示樁位字元是0+000
EN表示宜除小數點取的整數否
W0表示最小顯示寬度無
OLB表示取得樁號字元左側

文字元件內容的字元描述
字元 描述
<[ 性質欄位開始
( 修改子清單開始
| 修改子分隔符號
) 修改子清單結束
]> 性質欄位結束

發佈成果
