設定標示形式
1. 首先使用者必須要有創建完成的橫斷面視圖。當然,橫斷面視圖中必須包含現有地形與設計地形兩個物件,至於產生這兩個地形物件加入到橫斷面視圖中的作法,筆者假設讀者已經完全瞭解,因此不加詳述。
2. 之後,使用者要將工具區切換至『設定』頁簽,然後,展開剖面->標示形式->主要偏移。然後利用滑鼠右鍵點選新建選項。開啟『標示形式管理員』
3. 在『標示形式管理員』中,將『資訊』頁簽中名稱變更為"高程標示(上引線)"。這部份是筆者自行定義的,讀者者可以在本篇文章閱讀完畢以後,自行作進階的修改。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjUNqromkRwtJ6cbklwMt16BDBN8USKni4ouGkeNfLF9knvFBbdE5Ol6OSqAEKjlg1S4OgWLLdV7dD3UBjuYTXjCnYSDld1Re4Pltpg8V9tZtk-JMXVVCtJqZoCg7jRdp-UINMI0TgJIWE/s320/SectionLable0002.jpg)

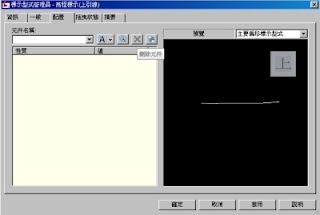

4. 將『標示形式管理員』切換到『配置』頁簽,然後按下刪除元件按鈕,清空現有元件。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjpcZcOtLjnRdziBOSdCrttKR6Z6LDesCQ0V4CfQ_HL7i52HnfcnNAtr86Mg8LD125AzV7G4PvoAUjQpPHb3n3F-Xea-UCClM-SEPNowF_Qi3Jlj71xXYf2OQTb4tE4cDPf1jfVbRmnZG0/s320/SectionLable0003.jpg)
5. 在『標示形式管理員』中按下加入元件的按鈕,並加入"文字"、"線"、"圖塊"三種元件。
6. 個別設定每一個元件的性質如下:
"圖塊"物件,使用者依序變更名稱為"引線箭頭";
可見性變更為"True";
錨定元件變更為"引線";
錨定點變更為"結束";
圖塊名稱,選擇AeccArrow;
圖塊高度變更為"10.00公釐";
旋轉角度變更為"315";
貼附變更為"底線左";
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEimZcAR9q0EPSw_Mlxd3u2JDnGEHDIjiIzRFIyt5qsgt-wePgITOQeNO2UmC1tIlelP0apwk3VlD7PDX9XObr1r0r-bgVCgOg2WgdJjrD1UNrM7KgqcIqaL1ce95LCp1Qabz9jf9mmvRCw/s320/SectionLable0005.jpg)
"線"物件,使用者依序變更名稱為"引線";
可見性變更為"True";
起點錨定元件變更為"<圖徵>";
起點錨定點變更為"錨定偏移";
使用終點錨定變更為"True";
終點錨定元件變更為"<圖徵>";
終點錨定點變更為"錨定偏移";
起點X偏移變更為"0.00公釐";
起點Y偏移變更為"0.00公釐";
終點X偏移變更為"25.00公釐";
終點Y偏移變更為"25.00公釐";
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhOxV7szEL2b0SYAv2Hi44xIo32O0T3EXZqhFS6fvAt9DLWjP_Q5kXF3Lxg5pwAp5VWEaocDA0rYBLcOVtWwIBMlIGKjeKxTsNMbKbJxEThTYQL2RkB5PUMMJgvjT7xMTcEw0f3yzyryq4/s320/SectionLable0006.jpg)
"文字"物件,使用者依序變更名稱為"高程";
可見性變更為"True";
定元件變更為"引線箭頭";
起點錨定點變更為"中央線右";
內容變更請點選之後,開啟『文字元件編輯器』,並選擇"斷面高程",加入作為文字顯示的內容。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhpMgmiWsi4es_qWuBFv9aQBa4Rw7qz9JC6RQSwdZ9I6EH5-ssZ0yr5KnFFybU9XBEFYwq30z5Gs5Z-twNN8z6RRu5Fmlro6r4PmZWzJTZOZlFJ4e7G_JyORPbIt_FgyRlxbsK9xbJ_-WY/s320/SectionLable0015.jpg)
文字高度變更為"2.54公釐";
旋轉角度變更為"0.0000";
貼附變更為"中央線左";
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgXaVtTKta5lxd00S5_gTwTjoIlPgAeToO74r_va_XQcuEd82U2UCBpKEEV9nQXfg2zsO95jTKmuGD5X_p6OV_cPJ5gojEa7ialffpF-Qeke0MadlqEXwCLWc22RKrLlnT_Jc3KLlphlzU/s320/SectionLable0016.jpg)
7. 建立"高程標示(下引線)"標示。使用者可以參照,前面的步驟2.~6.建立。唯一需要注意的部份在於,"線"元件的設定值需改變為終點X偏移變更為"-25.00公釐";終點Y偏移變更為"-25.00公釐";
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjoaImCwunh5tQS4X8oWRn2OmcEHyYlc5-NonyCDEfD-21VOZp5h8wi1WOMW_B-sB-Wh9wBf5HtA1T9s_NXwfTy1vyzvYuEFFSFDL7qY48uKiPYGR947lN69uAqi_WExzfhSjLlJSsOMPk/s320/SectionLable0010.jpg)
標示集設定
設定完成標示過後,可以利用標示集,將所要標注的物件做成集合,以便後續加入標注。
1. 點選EG Sections Labels選項,並按下編輯,開啟剖標示集。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgn5L4rTRiW6LeBSenG1qJAaic9MM0euIJ2tyi4-BJWVkVXWSyhA0Ypkw4t8QXKjnCu3eOBYd6m_J161hTWDoHeavufYNp39CQ8Q1Jkw4tT18eqIAcgv5QzR6CKv7-7d33LRawirhpx-ik/s320/SectionLable0008.jpg)
2. 按下刪除案件,清除現有標示集內容,並由『剖面主要偏移標示形式』中,選擇剛剛所新建的"高程標示(上引線)"然後按下,確定即可。

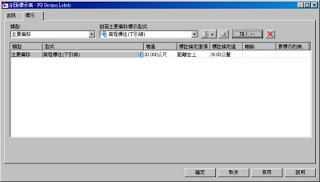

3. 重複步驟1.~2.變更FG Section Labels標示集內容。並選擇"高程標示(下引線)"
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEja0lYvv18p6gZQqmWWrr-cGMLmFv101nHSyEq6kW025EKEaCK0LShkqlBHZuOrSp9yNLEkyylE_1t-LpxvIdbqla4GBb-i9dcN2EyLWaLkWkuRvo_2pPlzqNrO026CDJh4uDJ7Z6abRNU/s320/SectionLable0011.jpg)
標示現地與設計高程
1. 點選橫斷面物件,並按下滑鼠右鍵,由快捷選單選擇『剖面視圖群組性質』,開啟剖面群組性質選單。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhgOOwXS5aUiteo4Fk05q42aAXfvYAq7y0Zt90md1A0Nlxq52fftS7wKzY1uHCStXY7Jwc4TBB887Qo_qoQPm7uo_My4jn1o3fWz3mbOiMNu_YNCgyKvdplVc6Uasvxl4bFq9CHe7oW6Q4/s320/SectionLable0012.jpg)

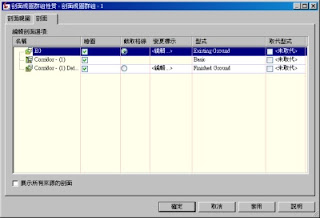

2. 在『剖面視圖群組性質』表單中,分別按下變更標示,改變EG與Corridor-(1) Datum的標示,並依序選擇形式為EG Sections Lables與FG Sections Labels。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgvTGWW0XOI0Uhs9fWkN3eo9WLEf6jJ1_6OLOT4_2vBCcr7Zb4HpirGUfAJKMCmS0WXNR7wmo06APYgjdUIbTzKMnaKdcoPR-OPyf13bxmv4WCpSj7eadOA2lll8Tb93MDIqCooQpYvS0A/s320/SectionLable0013.jpg)
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEg1JTpaJqXWqwZrF_r9UKTg4nhI9MTex1G5JUIa8-6C3ZcRjXGvJLdc_CQhWZ0NL7CW3uejRmSZLP6z_f5MimQ8D2KspcHhQ5rHrvl_YJwoOHBMMcugySHSYvo8Hx5WwAc8Dc6PSfQAEOo/s320/SectionLable0014.jpg)
3.最後,按下確定,系統就會標示現地與設計高程於橫斷面中。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjIJ31-XAbLyCCzWns-gOuP2zpP8Dxi5iOZCIw2APChP3_ZPFdd4B0pzNddLoLVMoGgviP_7jLiXZtlpjW3wQnMouh-Isxy7xdw0SgIHpB4ECOs9ZYB4ET6MMd4wvhvwPnD0_Qse43SHxY/s320/SectionLable0017.jpg)
操作心得
1. 其實這一篇文件讓使用者會感覺到Civil 3D的物建設定很複雜。但是要學習,就必須要進入實戰的設定,才能把Civil學通。
2. 上週去一個朋友那,也是在測試橫斷面的開挖回填顯示與標示,確實不容易。但是,一作出來想要的設定成果以後,真的很有成就感!以後,出圖也會很方便。
3. 往後,在依據物件的順序,依序解釋設定的方法給各位朋友瞭解。
4. 文章有點冗長,煩請各位仔細閱讀,並於不明處給予指教。
