Civil 3D Plan Projection Tools
Civil 3D有一項功能再2009版就已經提供出來了，但是過去筆者比較少研究，這功能成為Plan Production Tools(中文應該稱為"計畫出圖")。主要可以幫助使用者建立平、縱圖的設計成果出圖。
建立Plan Production Tools前，使用者一定要有樣版檔(*.DWT)這一個DWT需要包含出圖的設定，其中，圖紙大小設定、Viewport最為重要。
使用者一定要建立適當的圖紙，如A0,A1,A2,A3等圖紙，並且有計畫的將您慣用的圖框套用在Layout Space中的出圖範圍上。
之後，如果使用者要建立平、縱出圖的成果，請你建立兩個視埠(Viewport)並設定Viewport Type，如果要展示平面圖部分，請設定Viewport Type為Plan；若為縱斷面出圖，請設定Viewport Type為Profile。
當然在Annotation Scale、Standard Scale、Customer Scale中也需要依據出圖的比例作調整。這對後續出圖很有幫助。
然後至選單列選擇General->Plan Production Tools->Create View Frames...選項。
這主要是要幫助使用者建立平面圖的視埠範圍。
這功能相當好用，如果使用者的Alignment太長，View Frames會幫使用者自動切割範圍，分成很多當Sheets出圖。
系統開啟Create View Frames設定，這裡主要是設定"定線"與"定線要Layout"的範圍。
重點在Sheets中的設定，請使用者選擇你先前所建立的樣版檔，按下Template for Plan and Profile sheet:作設定。(因為要出圖的資料是包含平面與縱斷面，所以在Sheet Settings要選"Plan and Profile"
在Selct Layout as Sheet Template中，選擇你要出圖的比例。
接下來，設定你縱坡圖的樣式。筆者自己的樣版檔已經作好設定值，所以直接選定。這部分主要視建立縱斷面想要顯示的樣式與資料帶，因此如果使用者有樣版檔，就可以很輕鬆的出圖。
完成Create View Frames的設定後，系統會幫使用者建立View Frames。
緊接著，就可以開始利用Create Sheet功能開始出圖了。

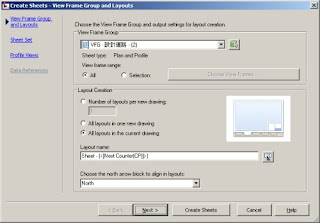

再Create Sheets中，最重要的是選擇你已經建立好的View Frame Group。如果使用者有好幾個View Frame打算要出不同比例的圖紙，這時候就需要選定你的View Frames。
然後可以跳到Profile Views設定中設定Profile的資料。建議使用者適用Choose Settings來處理Profile的資料帶設定。
到Profile Setting 中，畫面跟一般建立Profile View一模一樣，所以直接去Bands設定資料內容。
PS:千萬不要以為跟筆者設定的一樣就會有相同的成果，筆者已經建立樣版檔了。
最後按下Finish，完成Create Muiltiple Profile Views設定，回到Create Sheet對話方塊，在按下Create Sheet就大功告成了!

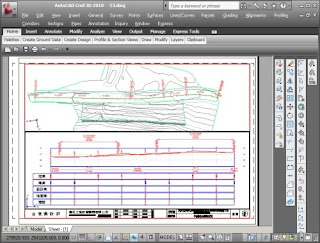

計畫出圖成果。
操作心得:
1. Plan Production Tool的設定一定要有完整的樣板，不然一定會失敗。(如果要樣板檔，請寄信給我索取Mail to me。
2. 再設定過程中，最困難的是調整Scale，因為有出圖比例(Layout)、Profile View比例、標註比例，兩者會互相影響出圖成果，建議出圖比例以1:1000(一般AutoCAD設定)；Profile View比例以你要出圖的Viewport要一致；標註比例最好也與Viewport比例一致。
3. 千萬多常是幾次，不要放棄，各程中你可以學習到很多Civil 3D的設定值，也慢慢可以成為Civil 3D的高階使用者。
建立Plan Production Tools前，使用者一定要有樣版檔(*.DWT)這一個DWT需要包含出圖的設定，其中，圖紙大小設定、Viewport最為重要。
使用者一定要建立適當的圖紙，如A0,A1,A2,A3等圖紙，並且有計畫的將您慣用的圖框套用在Layout Space中的出圖範圍上。
之後，如果使用者要建立平、縱出圖的成果，請你建立兩個視埠(Viewport)並設定Viewport Type，如果要展示平面圖部分，請設定Viewport Type為Plan；若為縱斷面出圖，請設定Viewport Type為Profile。
當然在Annotation Scale、Standard Scale、Customer Scale中也需要依據出圖的比例作調整。這對後續出圖很有幫助。

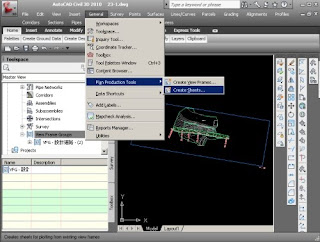

然後至選單列選擇General->Plan Production Tools->Create View Frames...選項。
這主要是要幫助使用者建立平面圖的視埠範圍。
這功能相當好用，如果使用者的Alignment太長，View Frames會幫使用者自動切割範圍，分成很多當Sheets出圖。
系統開啟Create View Frames設定，這裡主要是設定"定線"與"定線要Layout"的範圍。
重點在Sheets中的設定，請使用者選擇你先前所建立的樣版檔，按下Template for Plan and Profile sheet:作設定。(因為要出圖的資料是包含平面與縱斷面，所以在Sheet Settings要選"Plan and Profile"
在Selct Layout as Sheet Template中，選擇你要出圖的比例。
接下來，設定你縱坡圖的樣式。筆者自己的樣版檔已經作好設定值，所以直接選定。這部分主要視建立縱斷面想要顯示的樣式與資料帶，因此如果使用者有樣版檔，就可以很輕鬆的出圖。
完成Create View Frames的設定後，系統會幫使用者建立View Frames。
緊接著，就可以開始利用Create Sheet功能開始出圖了。
再Create Sheets中，最重要的是選擇你已經建立好的View Frame Group。如果使用者有好幾個View Frame打算要出不同比例的圖紙，這時候就需要選定你的View Frames。
然後可以跳到Profile Views設定中設定Profile的資料。建議使用者適用Choose Settings來處理Profile的資料帶設定。
到Profile Setting 中，畫面跟一般建立Profile View一模一樣，所以直接去Bands設定資料內容。
PS:千萬不要以為跟筆者設定的一樣就會有相同的成果，筆者已經建立樣版檔了。
最後按下Finish，完成Create Muiltiple Profile Views設定，回到Create Sheet對話方塊，在按下Create Sheet就大功告成了!
計畫出圖成果。
操作心得:
1. Plan Production Tool的設定一定要有完整的樣板，不然一定會失敗。(如果要樣板檔，請寄信給我索取Mail to me。
2. 再設定過程中，最困難的是調整Scale，因為有出圖比例(Layout)、Profile View比例、標註比例，兩者會互相影響出圖成果，建議出圖比例以1:1000(一般AutoCAD設定)；Profile View比例以你要出圖的Viewport要一致；標註比例最好也與Viewport比例一致。
3. 千萬多常是幾次，不要放棄，各程中你可以學習到很多Civil 3D的設定值，也慢慢可以成為Civil 3D的高階使用者。
2010年1月26日 星期二
Sharing Civil 3D and Revit Model in Google Earth

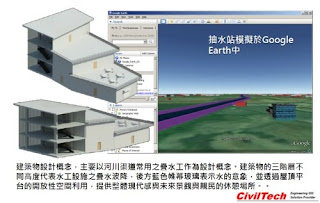

Today, I will share the Civil and Revit model on Google Earth. This is Engineering GIS demo for AEC.
There are some key points in this demo:
1. Both Civil 3D and Revit can post the model in Google Earth. So, it is AEC integration for Engineering GIS. And I have shared how to publishing C3D and Revit model to Google Earth already.
2. I had published Taipei City building in Google Earth, but the model is too large to be loaded in Google Earth.
3. In this case, I simulate flooding in Google Earth by different sea-level polygon. But it just a simulation for displaying.
4. Cause I lack the design data, so I just using the feature line object to build the channel model in Civil 3D.
5. Besides, I also try to publish the bridge and pier in Google Earth, it is very funny... If you want simulate the model of construction, you just need building it in CAD, and than you can see it by publishing by Civil 3D!
There are some key points in this demo:
1. Both Civil 3D and Revit can post the model in Google Earth. So, it is AEC integration for Engineering GIS. And I have shared how to publishing C3D and Revit model to Google Earth already.
2. I had published Taipei City building in Google Earth, but the model is too large to be loaded in Google Earth.
3. In this case, I simulate flooding in Google Earth by different sea-level polygon. But it just a simulation for displaying.
4. Cause I lack the design data, so I just using the feature line object to build the channel model in Civil 3D.
5. Besides, I also try to publish the bridge and pier in Google Earth, it is very funny... If you want simulate the model of construction, you just need building it in CAD, and than you can see it by publishing by Civil 3D!
2010年1月18日 星期一
QGIS Convert CSV File to Shape File
Free GIS Software-QGIS also offer the function that can help Engineer to convert the CSV file with X, Y value to Shape file. The operations same as MapWindows GIS software.

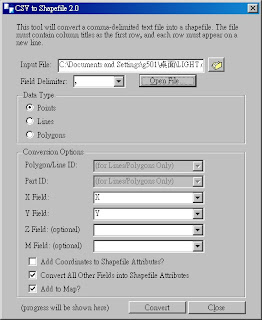

As below, there are the screen capture of the QGIS. User can step by step to convert the CSV to Shapefile format.
As below, there are the screen capture of the QGIS. User can step by step to convert the CSV to Shapefile format.
